1.2  故障診斷模塊

該模塊主要是將采集到的數據與數據庫中預存的標準做比較， 當不符合標準時系統發出報警信號， 并根據預存的故障表判斷系統出現的故障。 該模塊提供三種查詢： 實時報警、 歷史報警和報警統計。

（1）實時報警。 實時報警是指當前發生的未被確認或者解除的報警。 通過該單元可以查詢實時報警。

（2）歷史報警。 歷史報警是指所有發生過的、已經確認的和未被確認或者解除的報警， 它包括了實時報警。

（3）報警統計。 報警統計單元針對報警的發生頻率進行統計。 如可以通過該單元查看報警頻率發生最高的幾項報警的名稱以及發生的次數。

1.3  歷史回溯模塊

該模塊可以重現起重機在某段時間內運行的狀態?？蛻艨梢赃x擇回放的時間節點， 從而可以了解起重機在該時間段內的運行狀態、 操作記錄和報警故障信息。 該

功能尤其適用于專業人員查找起重機出現故障的原因。

2  船廠特種起重機安全監控系統的開發

起重機安全監控系統采用了無線接入、 現場總線、3G 技術及 OPC（OLE for Process Control）等先進技術 ， 具有穩定可靠、 功能全面、 界面友好、 可擴展性強等優點。 根據船廠起重機的特殊要求， 在現場采用現場總線技術將分布于設備上的傳感器、 監控設備等連接起來，然后在現場實施實時監控， 同時也可以通過 Internet 在遠程客戶端對現場工況進行實時監控。 具體來說就是，在工業現場， 利用自主開發的監控軟件采取現場起重機的運行狀態信息和報警信息， 然后把信息儲存到現場數據庫（SQL Server）中。 通過 3G Router 將監控信息發送到具有固定 IP 的中間服務器的數據庫（SQL Server）中， 遠程客戶端利用客戶端監控軟件讀取中間服務器中的數據， 實現對現場的遠程監控。 一旦出現故障， 遠程技術人員可以根據報警信息及時提出解決方案。

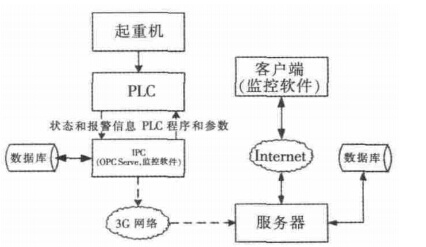

圖 2 為遠程監控系統的整體設計方案。

按 照 圖 2所示的遠程監控系統方案 ，船廠特種起重機安全監控系統的開發其實主要就是實現對數據的一系列處理過程， 數據采集、 數據傳輸以及軟件中實現的數據顯示及數據回溯。
