CMS 的功能是實時存儲所采集的信息，并記錄操作指令和起重機實時工況，輸出控制信號和報警信號。

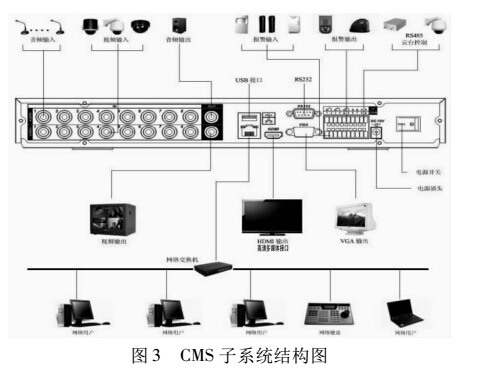

它主要由 PLC 的輸出模塊、驅動器和數字硬盤等組成，CMS 子系統結構圖如圖 3 所示。

CMS 和 PLC 通過以太網交換機相聯，實時讀取PLC 內相應的信息，并且通過監控軟件，將各種起重機安全監控系統信息實時顯示在電腦上，同時存儲在硬盤內。無線設備又將工控機、PLC、硬盤錄像機接入地面局域網，將信息傳輸至服務器。局域網又與公網相連，用戶可以通過公網訪問起重機上的 CMS。

當數據庫存儲的容量大于 2 GB 的時候系統會自動進行壓縮數據，并根據程序設置，自動刪除最早的歷史數據，刪除的數量在程序中可以定義。故障記錄達到設定數量時，會在 CMS 的故障畫面上，提醒用戶備份。PLC 擁有 700 MHz 的 CPU，采樣速度為 0． 14 ms內可以處理 1 000 個布爾量，其滿足“標準的運行周期內采用周期不大于 100 ms”的要求。
